Урок ArchiCad №4. "Как использовать специальные профили в ArchiCad

  Сегодня я хочу рассказать как пользоваться специальными профилями в ArchiCad для создания сложных элементов стен, балок или перекрытий. Рассмотрим принцип на примере стены. Допустим, нам нужно создать рустованную стену, а так же цоколь сложной в сечении формы. Такого рода стены часто встречаются в классических экстерьерах.
Итак начнем.


Нам нужно будет нарисовать профиль нашей стены, т.е. нашу стену в разрезе. Высоту этажа возмем 3300, а толщину стены 500. Рисуем при помощи заливки прямоугольник 3300Х500





Теперь с наружней стороны делаем руст. Предпольжим он будет 380мм высотой с зазором 20мм и глубиной 20мм.
Рисуем прямоугольник 380Х20 и тиражируем  еще 6 шт. Получаем следующий результат




Далее выделяем все элементы заливки и выполняем объединение в один объект при помощи инструмента КОНСОЛИДАЦИЯ ШТРИХОВКИ



Теперь я сделаю карниз, разделяющий первый и второй этажи.
Принцип тот же - рисую профиль при помощи заливки и сливаю его со своей стеной

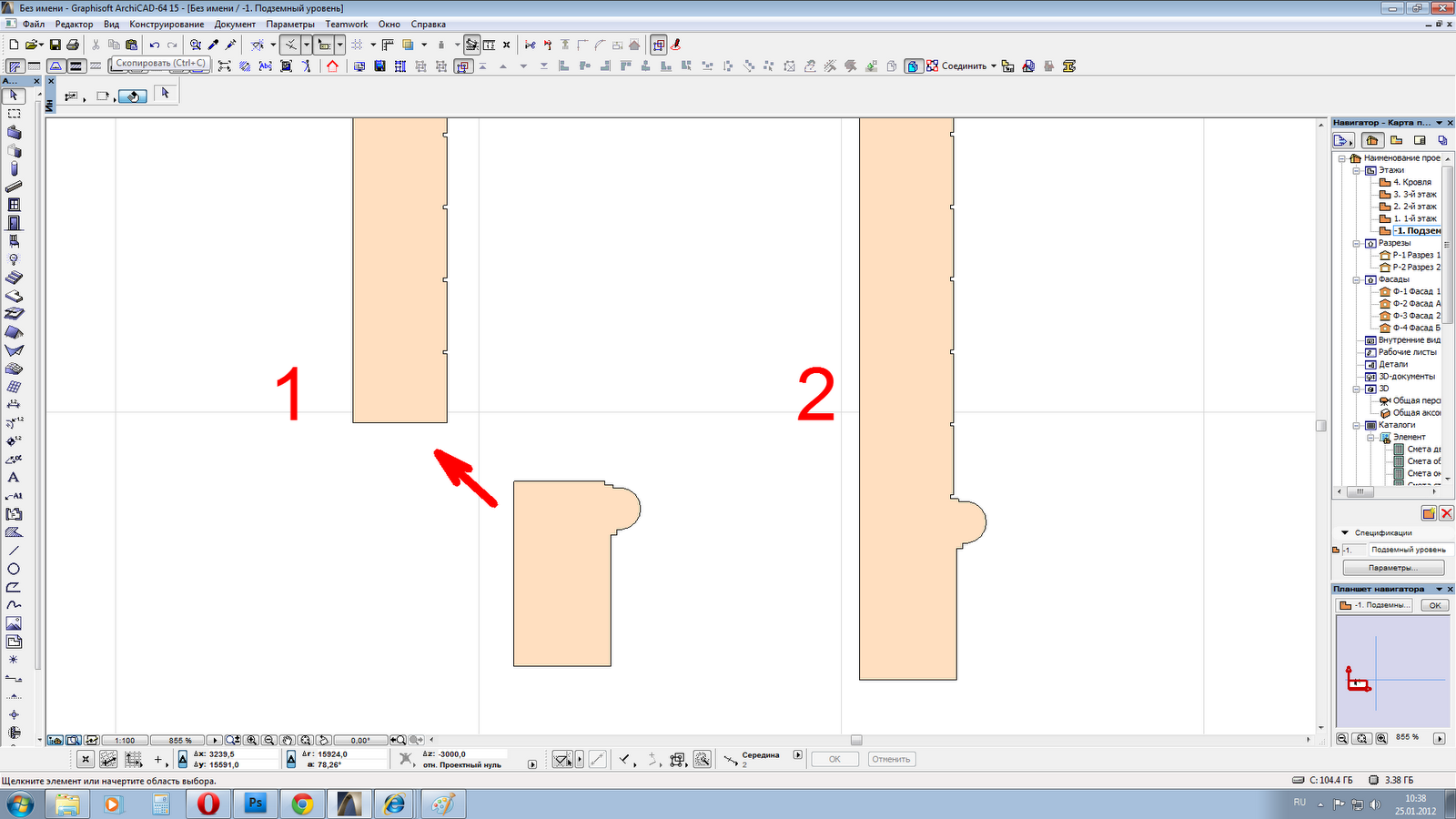

Точно так же делаю цоколь




Вот такой профиль у нас получился



Теперь нам нужно этот профиль превратить собственно в стену. Для этого скопируйте профиль и откройте менеджер профилей



Теперь создаем новый профиль и в появившееся окно вставляем нашу копию



Назначаем материал нашей будущей стены и даем ей имя


Теперь заходим в инструмент СТЕНА выбираем СЛОЖНЫЙ ПРОФИЛЬ и находим профиль нашей стены


Вот и все. Можно создавать стену в плане. Смотрим в 3D окне что у нас получилось



Теперь в нее можно вставлять окна, двери и работать как с обычной стеной


Вот и все.
Пишите свои комментарии и подписывайтесь на мой блог, ставьте лайк. Желаю удачи


40 комментариев:

  1. спасибо огромное!
    а как сделать так ,чтоб фриз был другого цвета,то есть все наложенные элементы отличались от стены ?
    спасибо,Евгения

    ОтветитьУдалить
    Ответы
    1. Евгения, в этом случае вам придется фриз делать отдельным элиментом. Если вы рендер делаете не в арче, а в артлантисе или например в максе, то проще заменить материал нужных вам элементов, уже там.

      Удалить
    2. Материал отделки можно назначать каждому отрезку контура штриховки при редактировании профиля, так что в итоге русты будут одного цвета, карниз - другого и так далее.

      Удалить
    3. Здравствуйте, а как если требуется выполнить рустовки в виде кирпича на фасаде?

      Удалить
  2. как подписаться на ваш блок?
    Евгения

    ОтветитьУдалить
    Ответы
    1. Что бы подписанься на мой блог нужно найти панель с правой стороны "ПОСТОЯННЫЕ ЧИТАТЕЛИ" и нажать голубую кнопку с надписью "ПРИСОЕДИНИТЬСЯ К САЙТУ"

      Удалить
    2. А можно "голубую кнопку" на другой цвет поменять?

      Удалить
    3. Это просто цвет, без всякого скрытого смысла. Не переживай, у меня самый гетеросексуальный сайт во всем интернете.

      Удалить
  3. очень познавательно.спасибо огромное!
    а как выделить элементы декора другим цветом?

    и как, к примеру, с помощью заливки или не заливки,построить "Фостеревскую стену"- крыша плавно переходит в стену

    ОтветитьУдалить
    Ответы
    1. Если честно, первый раз слышу про такое понятие. Видимо речь идет о Нормане Фостере и его огромной "шишке" в Лондоне)))))) Принцип везде оин и тот же. Создаете профили и назначаете его стене, а потом задаете путь по которому этот профиль пойдет.

      Удалить
    2. В арчике лучше строить всё поэлементно, это очень конкретная прога, если нельзя построить в ней то в жизни и подавно, но те стены, которые вы имеете в виду строить достаточно легко и Максим достаточно подробно всё описал, дальше всё зависит от вашего воображения

      Удалить
  4. "Рисуем при помощи заливки прямоугольник" где найти эту самую заливку? или это можно сделать с помощью штриховки?

    ОтветитьУдалить
  5. Здравствуйте, Максим! спасибо, за вашу просветительскую работу))) У меня вопрос, а как нарисовать стену со скосом, т.е. Я смотрю на стену, она длиной 4,0 м., сначала высотой 3,6м, а потом 2,4м.

    ОтветитьУдалить
    Ответы
    1. Проще всего подрезать крышей. То есть создаете стену 3,6 м, сверху устанавливаете крышу, подогнав кгол наклона таким образом, что бы верхняя грань крыши была на высоте 3,6, а нижняя на 2,4, после чего делаете подрезку а крышу удаляете. Останется нужный элемент.
      2-й вариант - создать при помощи перекрытия библиотечный элемент нужной формы и вставить в нужное место.

      Удалить
  6. Максим, здравствуйте .
    Подскажите, как теперь на окно "повесить" наличник и подоконник сложного профиля?

    ОтветитьУдалить
  7. Нужно создать такой библиотечный элемент и повесить)))))

    ОтветитьУдалить
  8. Спасибо Вам огромное, Максим! Вы мне очень сильно помогли!

    ОтветитьУдалить
  9. МАКСИМ ЗДРАВСТВУЙТЕ. ПОДСКАЖИТЕ КАК НА КРУГЛУЮ СТЕНУ В ПЛАНЕ ПРИМЕНИТЬ ПРОФИЛЬ. НЕ РОВНУЮ ПОЛУЧАЕТСЯ А НА ИЗОГНУТУЮ НЕТ(

    ОтветитьУдалить
    Ответы
    1. Принцип тот же самый. Если не получается, значит что-то делаете не правильно. Делайте все вточности как у меня и получится обязательно

      Удалить
  10. ПРОДЕЛЫВАЯ ТОЖЕ КАК У ВАС У МЕНЯ НЕ ПОДСВЕЧИВАЕТСЯ СТЕНА ПО ОКРУЖНОСТИ КОТОРАЯ НУЖНА. В ЧЕМ ЕЩЕ МОЖЕТ БЫТЬ ПРОБЛЕМА?

    ОтветитьУдалить
    Ответы
    1. так сложно сказать, пришлите мне на мыло свой файл, я посмотрю

      Удалить
  11. ОТПРАВИЛА. СПАСИБО,МАСЬ

    ОтветитьУдалить
  12. Супер! Урок отличный! Всегда задавалась вопросом, что такое спец профиль и где его брать, но ленилась разбираться %) А фасады и ручки, например, к кухонным шкафчикам в стандартных библиотеках как-то подобным образом тоже создавать? Там тоже пункт есть "специальная"...

    ОтветитьУдалить
    Ответы
    1. Ну все зависит от вашей фантазии. Архикад это инструмент, а как его использовать придумывает художник. Из профиля можно сделать очень многое

      Удалить
  13. опишите построение балясины

    ОтветитьУдалить
  14. может позже сделаю и такой урок, а вообще принцип тот же. Просто пустите профиль по окружности

    ОтветитьУдалить
  15. Ильченко Игорь31 мая 2013 г. в 01:21

    Макс ПРИВЕТ!!! Спасибо за уроки!!!

    ОтветитьУдалить
  16. Добавьте пару песен в плейлист. А то когда долго разбираешь статью одна и та же песня начинает напрягать))

    ОтветитьУдалить
  17. странно.... все получилось но стена почему то при рисовании ниже отметки этажа и меняться не хочет, что это может быть7

    ОтветитьУдалить
    Ответы
    1. Поднимите стену на нужный уровень в 3D виде и все будет ОК

      Удалить
  18. Макс привет!!! НЕ подскажешь как в 15 или 16-ом Архикаде определять периметр. Раньше эта функция работала в "инструмент Зона". Спасибо

    ОтветитьУдалить
    Ответы
    1. Так же с помощью зоны. Создаешь зоны в нужных помещениях, потом заходи в документы - каталоги и сметы - смета зон - зоны / этажи. Там будет табличка в которой есть и периметр

      Удалить
  19. Максим, добрый день. Вопрос по поводу построения балясины. Как пустить профиль покругу?

    ОтветитьУдалить
    Ответы
    1. Мария, почитайте урок №8. Там про создание колонны, почти тоже, что и балясина

      Удалить
  20. Максим, спасибо.
    Инфо - то что надо. RESPECT

    ОтветитьУдалить
  21. Здравствуйте, а как если требуется выполнить рустовки в виде кирпича на фасаде?

    ОтветитьУдалить
