Урок ArchiCad №8. "Создаем дорический ордер"

Недавно мне попался вот этот учебный ролик от компании  Graphisoft
 в котором показано, как легко и здорово можно сделать дорический ордер в ArchiCad.
Я в программе ArchiCad работаю уже лет 15 и то не сразу понял что он там делает. По этому я решил сделать то же самое, но по своему и более подробно. Я немного упростил задачу что бы не растягивать урок. Я убрал каннелюры и триглифы из нашей ордерной системы.
Итак, начнем

Для начала найдем чертеж с размерами в интернете и бросим его на наш поле нашего этажа.



Теперь нужно подогнать масштаб. Для этого нужно отложить отрезок размером 685 мм и при помощи инструмента ИЗМЕНИТЬ ПРОПОРЦИИ подгоняем масштаб к 1:1


Должно получиться так


Теперь обводим профиль нашей колонны инструментом МОРФ, точнее ту ее часть, которая круглая в сечении


Посмотрим в 3D окне, что у нас получилось


Мы видим, что наш профиль получился немного угловатым. Нужно его сгладить.

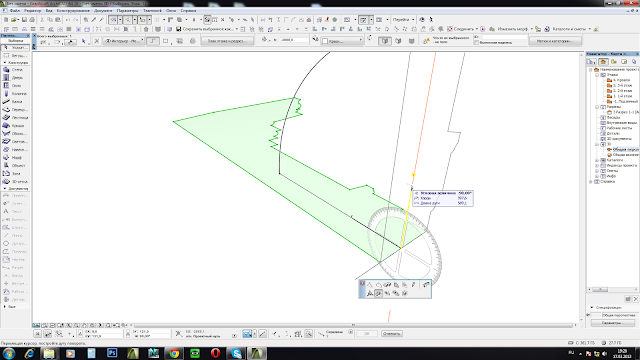

Теперь нужно поставить наш профиль вертикально


Вот так.
Теперь выбираем в МОРФЕ ГЕОМЕТРИЧЕСКИЙ ВАРИАНТ ВРАЩЕНИЕ, делаем клик через пробел по нашему профилю и создаем тело вращения.


Вот так.


Вот такой результат у нас получился.


Теперь нам нужно сделать квадратные элементы колонны, плинт и абаку.
Делаем плинт из ПЕРЕКРЫТИЯ.


Превращаем его в МОРФ, сделав правый клик и вызвав это меню


Теперь снимем фаску. Кликаем на грань и задаем радиус скругления 2мм


Вот такая фаска у нас получилась.


Абаку просто копируем.
Вот и готова наша колонна.


Теперь создаем карниз. Снова подгоняем масштаб и обводим профиль


Ставим его вертикально


При помощи кнопки ТОЛКАТЬ / ТЯНУТЬ вытягиваем наш карниз.


Клонируем наши колонны и устанавливаем под карниз


Теперь делаем пьедестал. Принцип тот же. Подгоняем масштаб, обводим и делаем профиль.




Ставим его вертикально.


Вытягиваем. Потом делаем зеркальную копию.


Объединяем 2 половины при помощи ЛОГИЧЕСКОЙ ОПЕРАЦИИ ОБЪЕДИНИТЬ

Затем создаем копию и поворачиваем на 90%, так что бы они пересеклись


и оставляем то, что получилось в результате пересечения при помощи ЛОГИЧЕСКОЙ ОПЕРАЦИИ ПЕРЕСЕЧЬ.


Вот наш пьедестал.


Расставляем их под колонны.
Ну вот и все. Дальше сами
