Урок ArchiCad №1 "Как правильно оформить чертеж или создаем макет в ArchiCad"

  Здравствуйте. Сегодня, я научу вас, как правильно и очень просто можно оформить свои чертежи в ArchiCad, тем самым сэкономив массу времени в будущем.  Именно для этой цели в ArchiCad существует функция создания макетов. Итак начнем.

Для начала нам нужно настроить наш макет, для этого в панели НАВИГАТОРА, что справа  находим кнопку  КНИГА МАКЕТОВ. и жмем.

Открылась панель, которая выглядит так

Папки с макетами создаете вы сами. Это нужно просто для удобства, когда у вас, например много листов и их попросту нужно как-то упорядочить. Я обычно делаю отдельные папки для планов, фасадов, разрезов и спецификаций и ведомостей.

Дальше мы видим, что существует 2 типа макетов, а именно: МАКЕТ и ОСНОВНОЙ МАКЕТ. В чем разница?

ОСНОВНОЙ МАКЕТ - это как бы ваш лист, на котором вы будете размещать свой чертеж. Его можно предварительно оформить: начертить рамку, штамп, поставить логотип и тд.

А МАКЕТ это уже ваш лист в окончательной версии, т.е. оформленный и с чертежом.

Значит теперь нам нужно оформить свой лист. Жмем на кнопку СОЗДАТЬ ОСНОВНОЙ МАКЕТ. Нам предлагают назвать наш лист. Так как нам нужен будет лист А3, так и назовем "А3 альбомный".

У нас появился чистый лист. Теперь настроим его и начертим рамку и штамп.

В принципе, в последних версиях ArchiCad уже есть готовые, но мне они не очень нравятся и я предпочитаю свои штампы.

Мы видим, что на панели инструментов работают, только графические инструменты, такие как линия, штриховка, текст и т.д., но этого нам вполне хватит, что бы красиво оформить лист.

Нажимаем правой кнопкой на созданный нами ОСНОВНОЙ МАКЕТ и выбираем нижнюю строку ПАРАМЕТРЫ ОСНОВНОГО МАКЕТА.

Жмем ОК и начинаем чертить наш штамп и рамку. . О том как правильно вычертить штамп написано в ГОСТ 2.301-68.

Вот что у меня получилось.

Теперь я хочу разместить логотип своей мастерской на штампе. Это сделать несложно, просто перетащив картинку на лист и подогнав ее по размеру.

Вуаля. Так же я советую заполнить штамп. Все, кроме номера листа и его название. это, а так же заголовок,  мы будем вставлять в макете. Теперь, когда у нас готов основной макет, жмем кнопку СОЗДАТЬ МАКЕТ. В выплывшем меню пишем название нашего листа у нас это будет "Разрез 1-1" и выбираем формат  "А3 Альбомный". Тот самый, только что созданый нами, основной макет.

Вот он, наш новый лист. То, что находится на ОСНОВНОМ МАКЕТЕ горит красным и не редактируется здесь.

Осталось разместить сам разрез. Для этого нам надо вернуться в наш проект, а именно на этаж, где мы чертили наш разрез.

Жмем Сtrl + F8 или заходим в ДОКУМЕНТ и выбираем вот эту команду

Для удобства эту кнопку можно разместить на верхней панели, нажав на нее правой кнопкой и зайдя в ТАБЛО КОМАНД.

И вот мы оказались на нашем листе. Нажимаем на него и появляется наш разрез.

Почти все. Осталось подровнять его местоположение, подписать

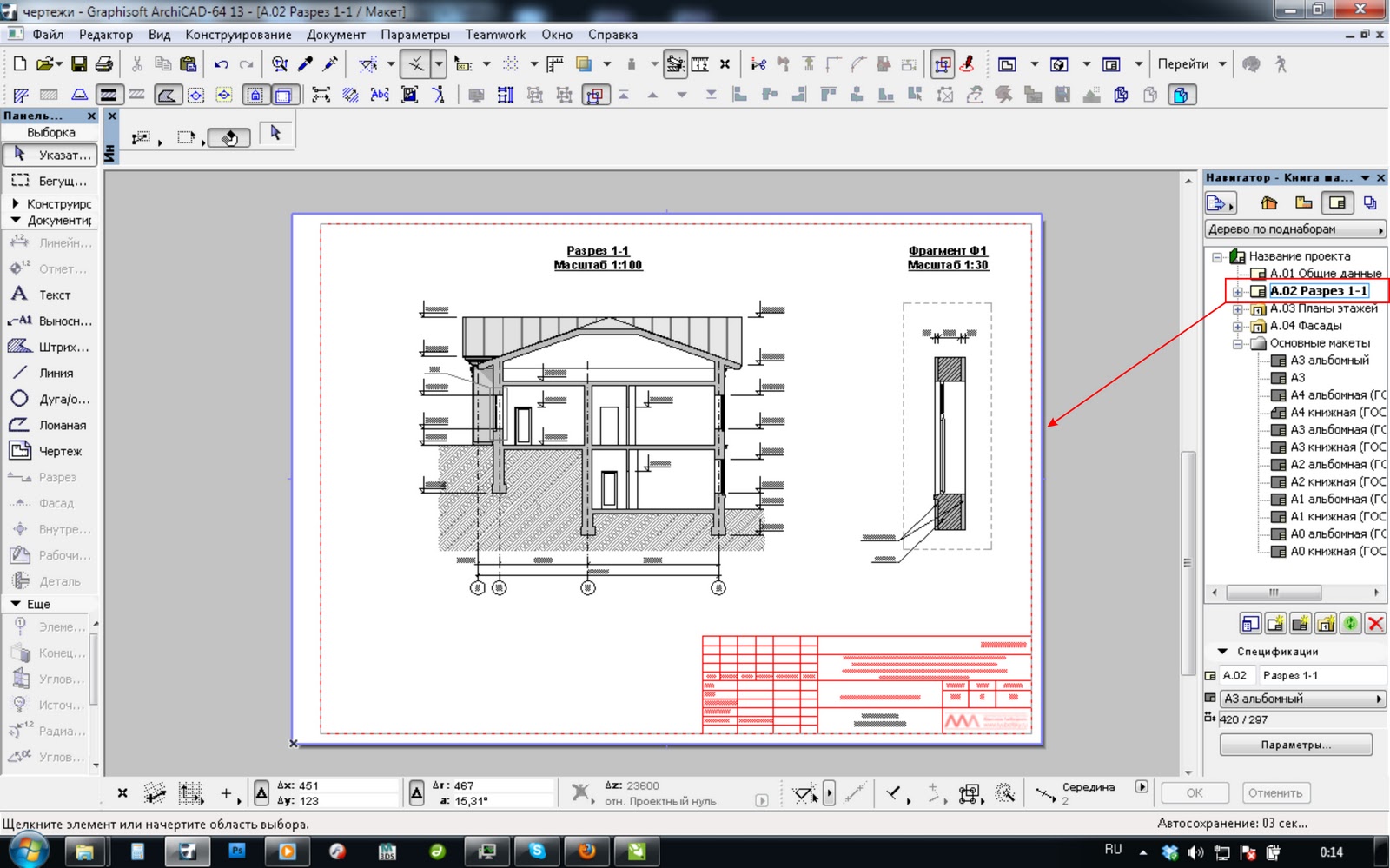

По тому же принципу вы можете добавлять любые изображения или чертежи на ваш лист. Я решил выделить фрагмент стены и разместить его на этом же листе. Композиция листа зависит уже только от вашей фантазии. Вот и все. Для удобства еще можно создать папку "Разрезы" и перетащить его туда. Теперь можно печатать или сохранять в альбом макетов, или просто как страницу в формате PDF.
Кстати сами макеты как и основные макеты можно переносить в другие проекты, т.е. однажды вычертив  листы, всех форматов, вы ими пользуетесь, изменяя лишь названия и информацию в штампе.
Всем удачи.
